Připojovací sada pro systém d50 mm
Připojovací sada d50 pro připojení solárních článků do systému oběhu vody v bazénu s průměrem trubky 50mm. Sada obsahuje příslušenství pro zapojení jednoho solárního článku.
Detailní popis
Připojovací sada d50 pro připojení solárních článků do systému oběhu vody v bazénu s průměrem trubky 50mm. Sada obsahuje příslušenství pro zapojení jednoho solárního článku
Sada obsahuje:
4ks EPDM spojka d50, černá (A)
8ks hadicová spona 50x70mm nerez (B)
2ks zaslepovací víčko PVC-U d40 (C)
Postup zapojení:

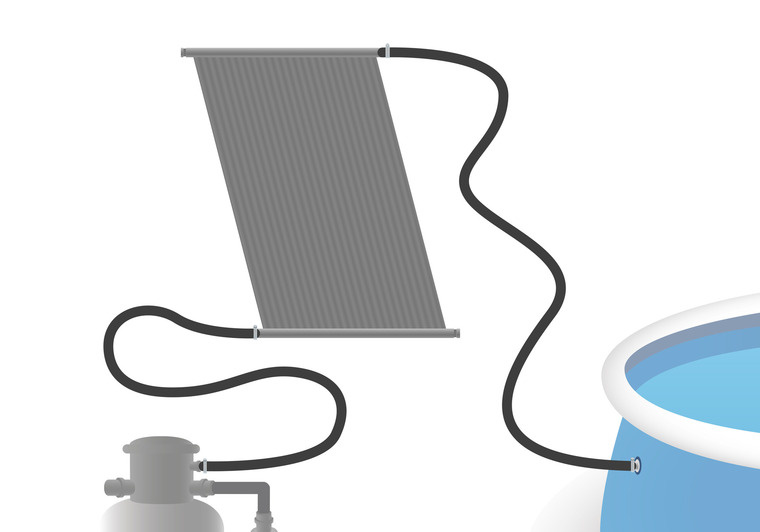

Dva protilehlé konce solárního článku zaslepte PVC-U víčkem (C) vložením do EPDM spojky (A) a zafixováním pomocí dvou nerezových spon (B). Otevřené konce připojte do oběhového systému bazénu pomocí zbylých EPDM spojek a zafixujte je nerezovými sponami tak, aby jeden konec sloužil jako vstup studené vody z bazénu a druhým proudila ohřátá voda zpět.
